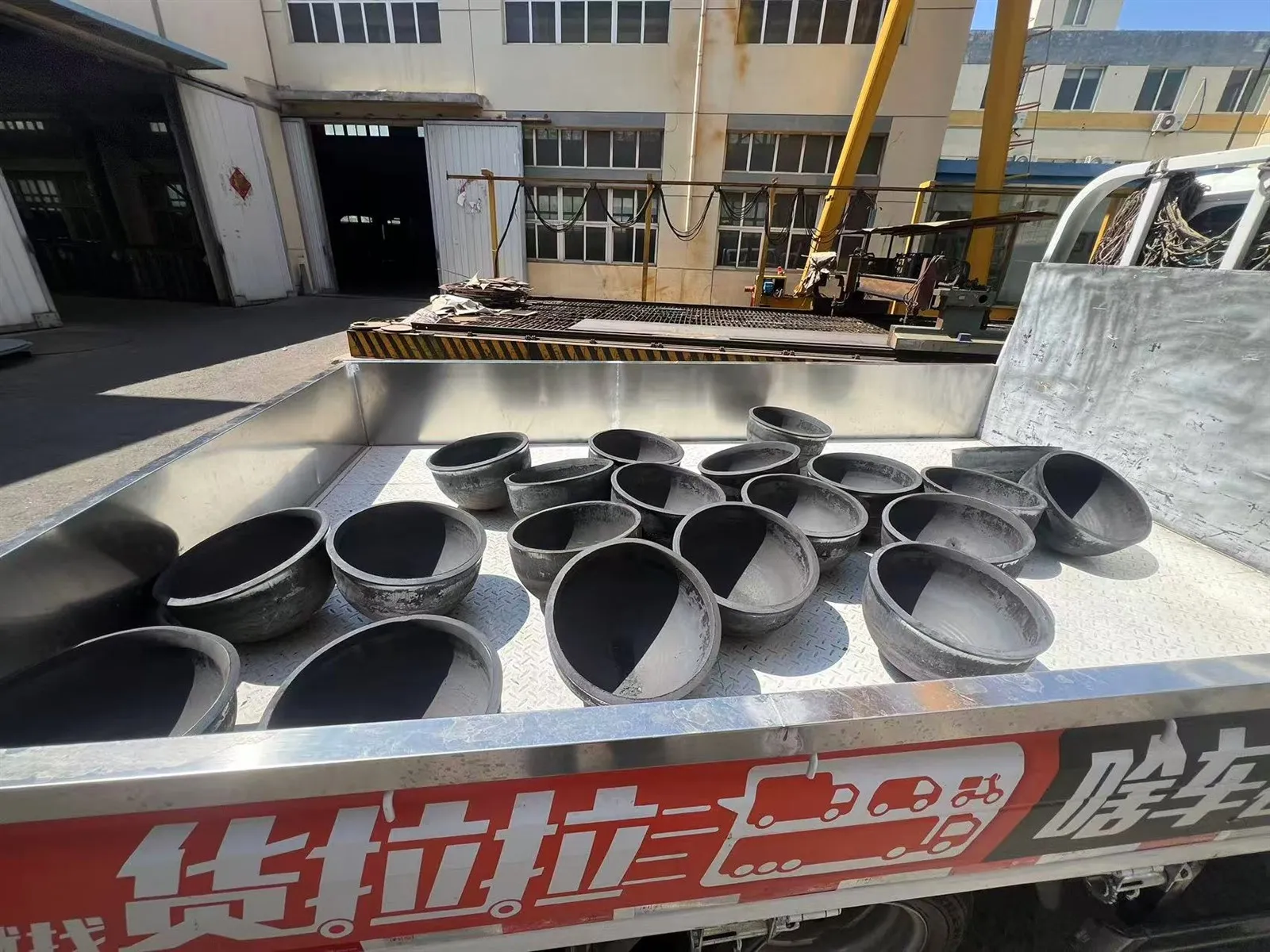

El extremo abombado es un componente de un recipiente que está conectado al cilindro mediante soldadura. Dependiendo de sus formas geométricas, los extremos abombados del tanque se pueden clasificar en tipos esféricos, elípticos, torisféricos, cónicos y planos. Entre estos, las cabezas esféricas, elípticas, abombadas y torisféricas se denominan colectivamente extremos abombados convexos.
Los métodos de soldadura incluyen cabezas de plato soldadas-a tope y soldadas-. Dalian Dingjin General Machinery Co., Ltd. fabrica únicamente tipos soldados a tope-. Estos extremos abombados se utilizan en varios tipos de equipos de contenedores, como intercambiadores de calor, tanques de almacenamiento, reactores, calderas, torres y dispositivos de separación.
Los materiales disponibles incluyen acero al carbono (A3, 20#, SA516, SA612, Q235, Q345, 16Mn, etc.), acero inoxidable (304, 321, 304L, 316, 316L, etc.), acero aleado (15Mo3, 15CrMoV, 35CrMoV, 45CrMo), así como cobre, aluminio, titanio, níquel. y aleaciones de níquel.
Parámetro
|
Tipo |
Cabeza elíptica |
|
Diámetro interior |
600 mm |
|
Min Thk. A/F |
12mm |
|
Método de corte |
Corte de gas |
|
Método de formación |
Hilado |
|
Tratamiento térmico |
No requerido |
|
Designación de materiales |
Q245R |
AaceptaciónEstándar

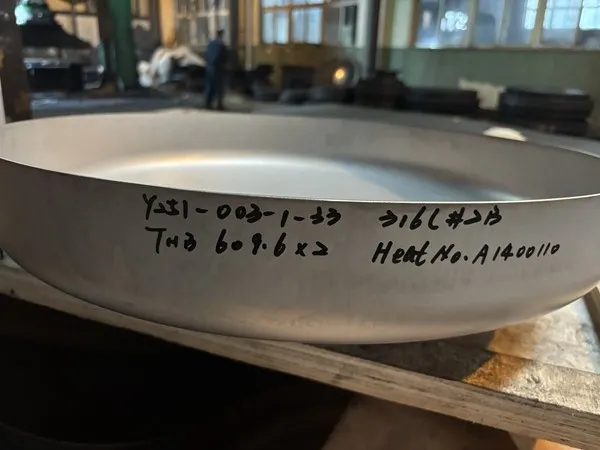

En Dingjin, para materias primas que no sean acero al carbono, está prohibido realizar un estampado duro en la superficie resistente a la corrosión-para marcar la identificación del material o la información del soldador. Además, el marcado de titanio y placas de acero revestido de titanio-debe cumplir con JB/T 4745.
El espesor de la placa base de cada extremo abombado del tanque de Dingjin debe seleccionarse teniendo en cuenta la reducción durante el conformado, para garantizar que el espesor mínimo medido después del conformado cumpla con los requisitos de la norma 6.3.13 y los de los clientes. Dingjin presta más atención a la preparación de las materias primas y a los procesos de formación posteriores para evitar cualquier daño mecánico a la superficie de la placa.
En Dingjin, la profundidad de rectificado no excederá el 5% del espesor de la placa o más de 2 mm en cualquier ubicación para extremos abombados de aluminio y titanio. Si la profundidad de rectificado excede este límite, se llevarán a cabo reparaciones de soldadura aprobadas por el cliente, seguidas de las inspecciones necesarias de acuerdo con las normas pertinentes. Cualquier defecto en el borde después del corte en blanco se rectificará para garantizar la calidad de los extremos abombados del tanque.
Antecedentes de la orden de compra
Este pedido de extremos abombados fue realizado por un cliente especializado en la fabricación de recipientes a presión en Oriente Medio. Dalian Dingjin se convirtió en proveedor aprobado para las puntas en forma de plato del cliente tras una exitosa visita a la fábrica.
Agradecemos sinceramente al cliente por su confianza y apoyo. Dalian Dingjin hace todo lo posible para reducir costos sin comprometer la calidad de nuestras puntas abombadas. Al final nuestra seriedad y profesionalidad se han ganado el reconocimiento y la satisfacción del cliente.
